電纜橋架規格型號表（2018版）
點擊數：16042018-08-30 21:46:40 來源: 文興|鍍鋅線管|電線套管|鍍鋅線槽|電纜橋架|鍍鋅方管|家具管|異型管|護欄管|鍍鋅護欄管 - 廣東文興鋼管有限公司

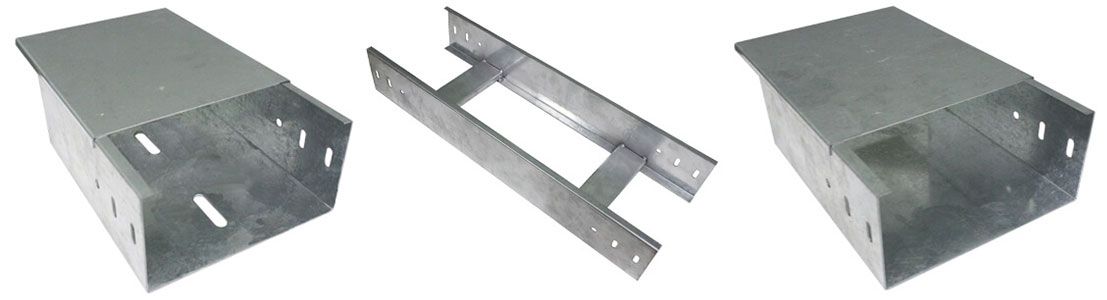

電纜橋架型號分為：槽式電纜橋架、梯式電纜橋架、托盤式電纜橋架
托盤式電纜橋架：托盤式電纜橋架是半密封型橋架，它跟槽式電纜橋架的樣子非常相似，他底部打孔，用于散熱，主要用在控制電纜、通信電纜水平式敷設用或垂直敷設用，并且用于動力電纜的安裝。
梯式電纜橋架：它外型獨特像梯子形狀，經過我公司研究部門開會將同類產品進行更好的改良而成，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，讓該產品成為橋架行業的焦點，適用于一般敷設直徑比較大的電纜，特別適用于高、低動力電纜的敷設。
槽式電纜橋架：槽式電纜橋架是全密封型橋架，如盒子一般形狀，用于敷設電纜，如：電力電纜、信號電纜、數據控制電纜.....等。橋架被稱為“電纜”的好幫手，實實在在的保護著電纜，可以防止電纜受到嚴重的干擾和腐蝕。
規格適用于：槽式橋架(C)、梯式橋架（T）、托盤式橋架（P）
厚度：0.8mm、1.0mm、1.2mm（非標）1.5mm、1.8mm、2.0mm、2.5mm（國標）
| 橋架名稱 | 規格尺寸 | 長度 |
|---|---|---|
| 電纜橋架 | 100*50? | 2米m、3米m |
| 電纜橋架 | 100*100 | 2米m、3米m |
| 電纜橋架 | 120*50 | 2米m、3米m |
| 電纜橋架 | 120*100 | 2米m、3米m |
| 電纜橋架 | 150*50 | 2米m、3米m |
| 電纜橋架 | 150*100 | 2米m、3米m |
| 電纜橋架 | 200*50 | 2米m、3米m |
| 電纜橋架 | 200*120 | 2米m、3米m |
| 電纜橋架 | 200*150 | 2米m、3米m |
| 電纜橋架 | 250*100 | 2米m、3米m |
| 電纜橋架 | 250*150 | 2米m、3米m |
| 電纜橋架 | 300*100 | 2米m、3米m |
| 電纜橋架 | 300*200 | 2米m、3米m |
| 電纜橋架 | 350*100 | 2米m、3米m |
| 電纜橋架 | 350*200 | 2米m、3米m |
| 電纜橋架 | 400*100 | 2米m、3米m |
| 電纜橋架 | 400*200 | 2米m、3米m |
| 電纜橋架 | 400*250 | 2米m、3米m |
| 電纜橋架 | 450*100 | 2米m、3米m |
| 電纜橋架 | 450*150 | 2米m、3米m |
| 電纜橋架 | 450*250 | 2米m、3米m |
| 電纜橋架 | 500*100 | 2米m、3米m |
| 電纜橋架 | 500*200 | 2米m、3米m |
| 電纜橋架 | 500*250 | 2米m、3米m |
| 電纜橋架 | 550*100 | 2米m、3米m |
| 電纜橋架 | 550*150 | 2米m、3米m |
| 電纜橋架 | 550*250 | 2米m、3米m |
| 電纜橋架 | 600*100 | 2米m、3米m |
| 電纜橋架 | 600*150 | 2米m、3米m |
| 電纜橋架 | 600*200 | 2米m、3米m |
| 電纜橋架 | 650*100 | 2米m、3米m |
| 電纜橋架 | 650*150 | 2米m、3米m |
| 電纜橋架 | 650*250 | 2米m、3米m |
| 電纜橋架 | 700*100 | 2米m、3米m |
| 電纜橋架 | 700*200 | 2米m、3米m |
| 電纜橋架 | 700*250 | 2米m、3米m |
| 電纜橋架 | 750*150 | 2米m、3米m |
| 電纜橋架 | 750*200 | 2米m、3米m |
| 電纜橋架 | 800*50 | 2米m、3米m |
| 電纜橋架 | 800*150 | 2米m、3米m |
| 電纜橋架 | 800*200 | 2米m、3米m |
| 電纜橋架 | 850*150 | 2米m、3米m |
| 電纜橋架 | 850*200 | 2米m、3米m |
| 電纜橋架 | 850*250 | 2米m、3米m |
| 電纜橋架 | 900*100 | 2米m、3米m |
| 電纜橋架 | 900*150 | 2米m、3米m |
| 電纜橋架 | 900*250 | 2米m、3米m |
| 電纜橋架 | 950*100 | 2米m、3米m |
| 電纜橋架 | 950*200 | 2米m、3米m |
| 電纜橋架 | 950*250 | 2米m、3米m |
| 電纜橋架 | 1000*150 | 2米m、3米m |
| 電纜橋架 | 1000*200 | 2米m、3米m |
| 電纜橋架 | 1000*250 | 2米m、3米m |
| 電纜橋架 | 1200*200 | 2米m、3米m |
| 電纜橋架 | 1200*250 | 2米m、3米m |
